WIFI矿用无线通讯系统

工作电源：

DC12V/900mA

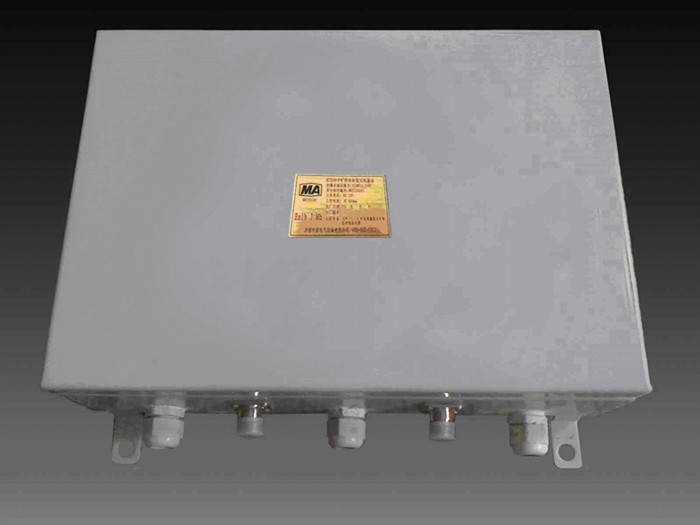

基站传输参数：

基站无线传输参数

· 无线传输协议：IEEE802.11b/g

· 调制方式：DSSS、OFDM；

· 工作频率：2412MHz～2483MHz；

· 工作信道： 11个；

· 发射功率：-10dBm～10dBm，小于6W，符合GB3836.1-2010第6章的规定；

· 接收灵敏度：≤ -70dBm；

· 与手机通讯距离：≥ 150m（空旷、无阻挡）；

· 天线：型号P240014，标称增益为14dBi,馈线长度：小于2m

基站有线传输参数

· 通信协议：标准TCP/IP通讯协议；

· 传输速率：10/100M自适应；

· 光纤接口数量：2对；

· 光发射功率：-15dBm～0dBm （光波长：单模1310nm），小于150mW，符合GB3836.1-2010第6章的规定；

· 光接收灵敏度：≤ -25dBm；

· 最大传输距离：10km（矿用单模光缆，波长1310nm）。

功能

· 为无线终端设备提供数据接入与交换，并将无线信号转化为光信号接入到以太网络中。

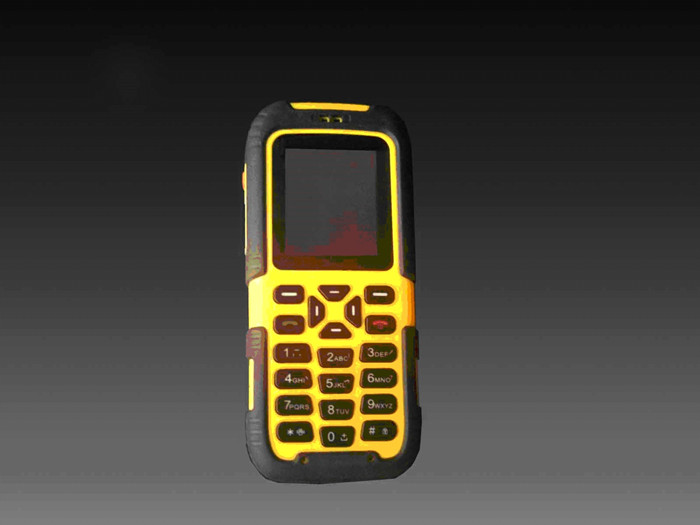

KT326-S矿用本安型手机

KT326-S矿用本安型手机是基于语音的使用灵活的无线电话, KT326-S型矿用本安手机可以替换煤矿企业现用的电话平台或替换无绳电话。满足企业构建高性价比无线电话平台的需求，而且大大增强了通话的灵活性，保障用户的无绳电话平台平滑的向VoIP转变，还可共享IP网络(无线局域网)。

KT326-S矿用本安型手机

· 电气性能

· 工作电流和电压

a）工作电压：DC 3.7V；

b）工作电流：≤600mA；

c）待机电流：≤40mA；

d）待机时间：不小于24h。

· 电池参数

a）电池种类：锰酸锂聚合物；

b）电池型号：NL853556M；

c）电池规格：3.7V/1200mAh；

d）电池最高开路电压：DC 4.2V；

e）电池最大短路电流：2.8A。

· 手机无线传输参数

a) 无线传输协议：IEEE802.11 b/g（根据基站工作方式可以自动选择）；

b) 调制方式：DSSS（802.11b）或OFDM（802.11g）；

c) 工作信道：11个；

d) 工作频率：2400MHz～2483MHz；

e) 发射功率：-40dBm～-10dBm，小于6W，符合GB3836.1-2010第6章的规定；

f) 接收灵敏度：≤-70dBm。

手机振铃响度：≥70dB（A）。

· 手机功能

语音通话、呼叫等待、呼叫保持、发送接收短信、对讲、简单定位等。

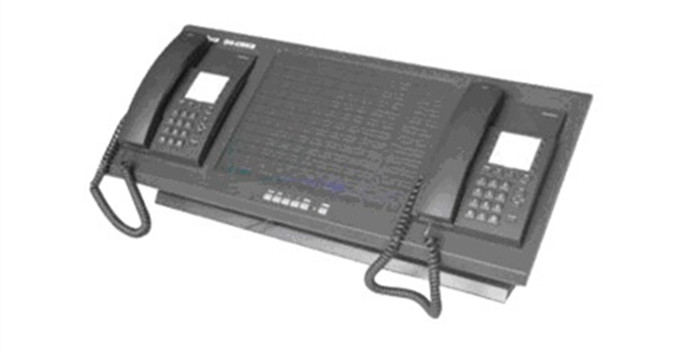

调度台

语音调度功能

系统功能简介如下：

· 调度员的登录：调度员通过客户端进行用户名以及密码的认证登陆。

· 调度台对外展现是组号码，该组内部包含2个主控手柄分机。

· 实时显示受控分机状态：空闲、通话、振铃。

· 来电显示：显示来电者的姓名、电话号码。

· 监控界面上点击呼叫：调度员在调度台上点击任一调度用户，即可呼叫该用户。

· 自由呼叫 ：调度员可以通过拨号盘呼叫通信网内任意一部电话。

· 点名：针对组内成员，发起自动的呼叫，只要对方摘机以后，即认为正常，结束该路通话，继续发起下一路呼叫。如果振铃无人接听认为异常。

· 轮询：针对组内成员，发起自动的呼叫，对方摘机以后，与调度员进行了通话挂机以后才认为正常，继续发起下一路呼叫。

· 来电调度：调度员可对来电、以及组员通话进行保持/接回（取保持）、强插、强拆转移等多种调度操作。

· 一号通（夜服号码）：调度员以及调度终端可以配置一号通，例如包括办公电话、家庭电话、移动电话。对于设置一号通可以支持轮流呼叫、群呼，直到呼通其中一个号码为止。

· 调度台来电排队：任意电话拨入，若调度员来不及处理，拨入电话将进入等待队列，并听到回铃音。调度员在调度台上有状态显示。调度台上显示排队人员数量相关信息，调度员可以点击接听任一来电。

· 电话号码簿：所有的分机及相关者的姓名都储存在系统内部的电话号码簿中，可以搜索找到这些号码，并直接拨通它们。

· 通话记录查询：调度员可以对所有调度呼叫及调度分机拨入都有记录。包括已接来电、未接来电、呼出通话等。供调度员参考以及进行快速呼叫。

· 录音查询：调度员按时间、分机号码进行过滤查询，录音回放；以及本调度台的录音文件的导出。

· 系统支持多调度台同时工作。可以设定各调度台对所要调度用户的设定以及管理来满足在不同的地区不同的地点实现调度功能。

WIFI无线通讯系统特点及优势

该系统是专门针对煤炭行业矿区通信现状及固有特点而设计的一套完整的集成通讯、调度、监控一体化系统。该系统建设采用了当前国际流行的最先进的技术实现。基础网络架构采用了先进的IP网络网络技术并利用无线网状网架构增强其实用性。该系统通信部分采用了先进的国际通信标准VoIP技术建设，代表了未来主流技术的发展方向；其使用的通信协议（SIP）具有很强的扩展能力，可适应系统未来扩展更多音频、数据、视频等的融合应用，比如在此技术体系下可以方便地实现视频监控、手机或者笔记本无线上网之需要。

系统可以实现与矿区固定电话网、公众移动通信网的汇接联网，实现了矿区移动用户、固定用户的统一调度和指挥。即实现所有有线、无线用户的调度功能，井下手机之间，井下手机与调度席位之间，井下手机与地面手机之间，井下手机与地面固定电话、手机间均可实现双向通话，还能根据生产需要对无线用户及所带的固定用户混合组网、统一编号。

· 避免重复投资，多业务共用平台（语音、视频、数据）；

· 系统业务承载能力强；

· 系统采用模块化设计，方便扩容，总容量不受限；

· 拥有自身内部软交换功能，不受限于外网，节约交换机资源；

· 完备的组网能力：系统支持数字中继、模拟中继；自动电话网、人工台和直达专线

· 全数字化、IP化：调度机、调度台、组网方案完全数字化、IP化。

· 全数字集中录音录时：IP数字录音；调度台遥控检索放音；网络异地检索放音

· 可实现多矿区的统一管理；

· 适用于井下通信环境，具备良好的噪音过滤功能；

· 可与地面通讯系统及公网互连互通；

· 接口灵活，可满足多业务接入需要，如无线视频监控；

· 具备超强的实用性及稳定性；

· 低维护成本，易于维护。

3 系统的技术规格

3.1 单模块容量：400线（扩展容量不限）

3.2 服务器操作系统：稳定的linux操作系统，具备强大处理能力

3.3 传输介质：光缆（利用组建的井下以太网络）

3.4 传输距离：≤ 10km（交换至基站）

3.5 单基站用户数：16人

3.6 基站间切换：无缝切换

3.7 有线呼损率≤ 1.3%，无线呼损率≤ 5%

3.8 电磁兼容性:系统能有效地抵抗来自自然环境和周围设备的电磁干扰，并使系统中各设备产生的电磁干扰抑制到可允许的程度。

3.9 可靠性和维修性

每个独立组件的平均故障间隔时间MTBF≥2400小时；

平均故障修复时间MTTR≤30分钟；

系统可用度A≥0.99999；

3.10 供电条件:

地面设备：

交流220V(+10％，-15％)，频率50Hz±5％

井下设备：

备用电池的持续工作时间：2小时（设备电源可以给设备提供2小时的备用电源。设备断电后，电源内部的电池开始工作，可以继续给相应设备提供电源。）

311 协议标准:国际标准SIP协议

3.12 语音编码:G.711；G.729/G.729A；G.723.

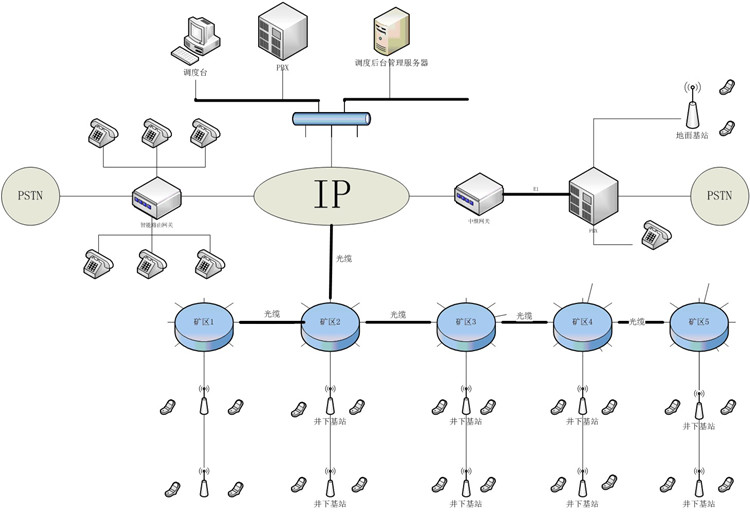

4 系统拓扑图

系统拓扑图

5 系统功能

该系统可实现“语音调度+桌面触摸屏多媒体调度台” 整体解决方案，系统简介如下：

应急工作与日常检查相结合，做到平战结合，预防为主；

全景信息的采集，专家信息库的完善，应急预案的丰富，隐患告警的只能报警。做到“早发现、早预防、早处置、早杜绝”；

提供及时、高效、便捷的日常安全检查手段，减少日常安全检查和防范的工作量，提高日常安全工作的效率，降低安全生产隐患的概率，真正实现安全工作的“日常化、便捷化、交互化、贯穿化、制度化、平面化；安全信息的流动的“多方位、多层面、多岗位、多部门”；隐患告警的“多点化、冗余化、联动化”；

行调合一：这套系统即可以在平时作为行政办公使用，也可以随时通过调度台使用调度指挥功能。系统中把办公领域、以及PSTN 网络通过企业信息化平台进行了有效整合，在更大范围实现协同指挥调度；

广播扩音功能：配合专门的扩音终端，可以在调度台上发起广播，受控终端可以自动接通。通过该功能，调度人员可以快速下达指令、以及紧急情况的通知；

快速启动应预案：通过预先设定的预案成员，在遇到紧急情况先，可以通过启动预案快速召集相关人员对紧急情况进行处理；

组呼与会议功能：使用调度台可以快速发起组呼、召开电话会议，会议成员即可以预先设定，也可以临时进行指定。通过网络电话交换机，可以和手机、固定电话互联互通；使调度人员、作业人员使用任何一种通信设备均可以加入到调度会议中，满足处理突发任务等情况下的通信需求。

KT326 矿用无线通信系统概述

本系统是基于WiFi通信技术，结合光纤骨干网络的井下矿用多业务平台，针对现阶段矿区通讯信息化建设需求，济南中盾电气设备有限公司根据多项技术对比论证结果，以及现场实地勘察，研制了一套无线通信系统。该系统以光纤有线网络为骨干，在井下设立若干基站的井下矿用多业务平台，从而实现生产调度管理及信息交流等功能。为生产调度、应急救援、安全监控与督察提供了良好的应用基础。ü       通过WiFi无线网络连通煤矿地面及井下，集成基于TCP/IP 技术的本安手机，解决了煤矿的语音通讯服务、人员语音调度服务，可以完全替代现有的各种类型的井下语音通讯系统。

通过提供骨干光纤网络、末端无线接入的方式，建立起矿井环境的综合网络系统，适应未来多重业务应用的扩展需求。

提供无线接口，可以接入矿用摄像机，使得井下视频监控点具备更强的移动性。

提供井下基础网络，满足本公司未来井下紧急救援指挥系统的实施。

提供有线接口，可接入有线调度电话，真正实现有线无线一体化，节约矿方资源。

KT326 矿用无线通信系统框图

系统功能

该系统可实现“语音调度+桌面触摸屏多媒体调度台” 整体解决方案，系统简介如下：

应急工作与日常检查相结合，做到平战结合，预防为主；

行调合一：这套系统即可以在平时作为行政办公使用，也可以随时通过调度台使用调度指挥功能。系统中把办公领域、以及PSTN 网络通过企业信息化平台进行了有效整合，在更大范围实现协同指挥调度；

广播扩音功能：配合专门的扩音终端，可以在调度台上发起广播，受控终端可以自动接通。通过该功能，调度人员可以快速下达指令、以及紧急情况的通知；

快速启动应预案：通过预先设定的预案成员，在遇到紧急情况先，可以通过启动预案快速召集相关人员对紧急情况进行处理；

组呼与会议功能：使用调度台可以快速发起组呼、召开电话会议，会议成员即可以预先设定，也可以临时进行指定。通过网络电话交换机，可以和手机、固定电话互联互通；使调度人员、作业人员使用任何一种通信设备均可以加入到调度会议中，满足处理突发任务等情况下的通信需求。

系统特点及优势

该系统是专门针对煤炭行业矿区通信现状及固有特点而设计的一套完整的集成通讯、调度、监控一体化系统。该系统建设采用了当前国际流行的最先进的技术实现。基础网络架构采用了先进的IP网络网络技术并利用无线网状网架构增强其实用性。该系统通信部分采用了先进的国际通信标准VoIP技术建设，代表了未来主流技术的发展方向；其使用的通信协议（SIP）具有很强的扩展能力，可适应系统未来扩展更多音频、数据、视频等的融合应用，比如在此技术体系下可以方便地实现视频监控、手机或者笔记本无线上网之需要。

系统可以实现与矿区固定电话网、公众移动通信网的汇接联网，实现了矿区移动用户、固定用户的统一调度和指挥。即实现所有有线、无线用户的调度功能，井下手机之间，井下手机与调度席位之间，井下手机与地面手机之间，井下手机与地面固定电话、手机间均可实现双向通话，还能根据生产需要对无线用户及所带的固定用户混合组网、统一编号。

· 避免重复投资，多业务共用平台（语音、视频、数据）；

· 系统业务承载能力强；

· 系统采用模块化设计，方便扩容，总容量不受限；

· 拥有自身内部软交换功能，不受限于外网，节约交换机资源；

· 完备的组网能力：系统支持数字中继、模拟中继；自动电话网、人工台和直达专线

· 全数字化、IP化：调度机、调度台、组网方案完全数字化、IP化。

· 全数字集中录音录时：IP数字录音；调度台遥控检索放音；网络异地检索放音

· 可实现多矿区的统一管理；

· 适用于井下通信环境，具备良好的噪音过滤功能；

· 可与地面通讯系统及公网互连互通；

· 接口灵活，可满足多业务接入需要，如无线视频监控；

· 具备超强的实用性及稳定性；

· 低维护成本，易于维护。
